A konusvari əkiz vintli bareldeşikləri qidalanma ucundan kalıba doğru daralmış bir bareldə yan-yana iki konik vintini saxlayır. Bu konik bütün dizayndır. Aşağı sıxlıqlı toz üçün böyük bir suqəbuledici, qəfil əvəzinə tədricən qurulan bir sıxılma və qısa bir boşalmaya doğru artan təzyiq verir. Nəticə tədricən sıxılma, yumşaq kəsmə və güclü daşımadır ki, bu da sərt PVC kimi kəsilməyə həssas və istiliyə həssas materialın ehtiyac duyduğu şeydir.
Hər hansı bir PVC boru və ya profil zavoduna daxil olun və xəttdəki maşın demək olar ki, konusvari bir qoşa vidadır. Bu, tarixin təsadüfi deyil. Vintlərin forması PVC-nin yaratdığı xüsusi problemləri həll edir və bunun səbəbini görəndə bütün maşın məna kəsb edir.
Bu təlimat mexanikanı, əksər alıcıları çaşdıran ölçü qeydini, real tətbiqləri və qurduğumuz ölçüləri əhatə edir.
Konusvari əkiz vintli barel nədir?

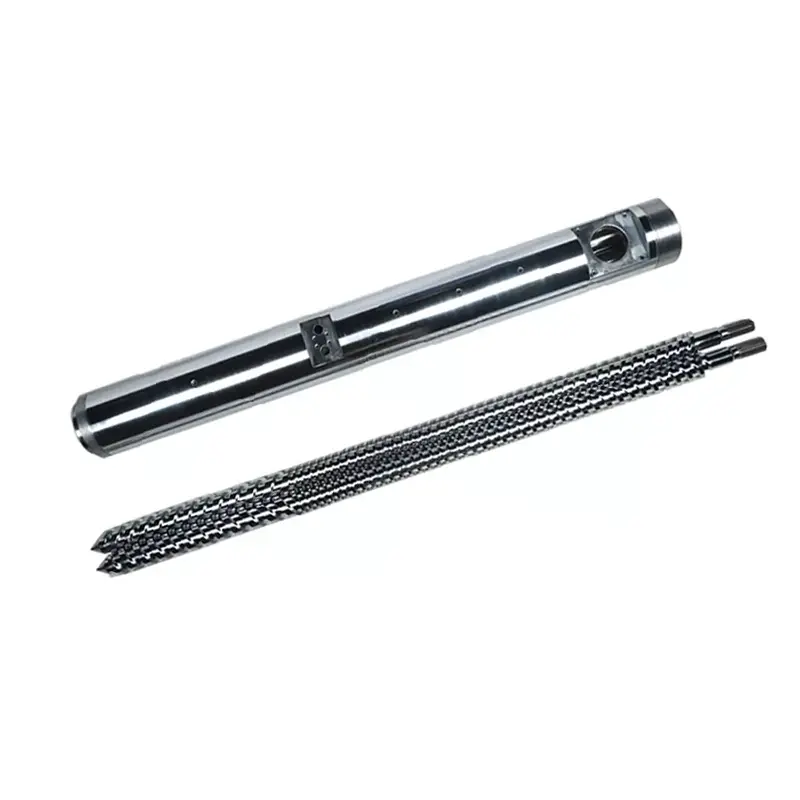

Konusvari əkiz vidalı barel konusvari qoşa vidalı ekstruderin plastikləşdirici qurğusudur. Bir kimi işləyən iki hissədən ibarətdir: üst-üstə düşən iki konik çuxurlu bir barel və onların içərisində oturan iki konik vint.
Konusvarivintlərin qidalanma ucunda enli və boşaltma ucuna doğru dar olması deməkdir. Buruqlar uyğunlaşmaq üçün daralır. Maşınla bağlı hər şey bu tək həndəsi faktdan irəli gəlir.
Bunu a ilə müqayisə edinparalel əkiz vintli barel, burada hər iki vint sabit səkkiz çuxurun içərisində uçdan uca eyni diametri saxlayır. Birlikdə işləyən iki vint haqqında eyni fikir, tamamilə fərqli nəticələr.
55/110 kimi konusvari vida ölçüsünü necə oxumaq olar
Hər konusvari sitat, rəsm və RFQ cütləşdirilmiş nömrə daşıyır: 45/90, 55/110, 65/132, 80/156. Alıcılar bunları daim görür və çox vaxt hansı nömrənin hansı olduğuna əmin deyillər. Razılaşmaq üçün otuz saniyəyə dəyər.
İki rəqəm vintin iki ucudur.Daha kiçik rəqəm diametridiraxıdılmasıucu, vidanın kalıpla görüşdüyü yerdə. Daha böyük rəqəm diametrdiryemuc, bunkerin altında. 55/110 vida ucunda 55 mm və girişdə 110 mm ölçülür.
Bu şəkildə oxuyun və ölçü sizə bir baxışda çox şey deyir. İki ədəd arasındakı boşluq konikdir, sıxılma isə sıxılmanın baş verdiyi yerdir. Böyük uc, maşının nə qədər materialı uda biləcəyini təyin edir; kiçik uc, kalıpda inkişaf edə biləcəyi təzyiqi təyin edir.
Buna görə də konusvari dəsti təsadüfi əvəz etmək olmaz. Eyni boşalma diametrli, lakin müxtəlif qidalanma diametrlərinə malik iki vint, birinci nömrə uyğun gəlsə də, fərqli sıxılma davranışına malik fərqli maşınlardır.
Konik əkiz vintli barel necə işləyir, addım-addım
- Qidalanma.Material geniş ucuna düşür. PVC adətən quru qarışıq toz şəklində gəlir, böyük həcmli və sıxlığı azdır və böyük suqəbuledici ona lazım olan həcmi verir. Bir çox sətirlərdə toz ağırlıq altında qalmamaq əvəzinə məcburi qidalanır.
- Ötürmə.İki vint bir-birinə qarışır və birinin uçuşu digərinin kanalını silir. Material qapalı kameralarda tutulur və sürtünmə ilə sürüklənmək əvəzinə mexaniki olaraq irəliyə doğru itələnir.
- Sıxılma.Delik daraldıqca, eyni material daha az və daha az həcm tutur. Hava sıxılır, hissəciklər bir-birinə sıxılır və sıxlıq uzunluğu boyunca davamlı olaraq yüksəlir.
- Plastikləşdirmə.Barel istiliyi və mexaniki iş birlikdə sıxılmış tozu homojen bir ərimə halına gətirir. Zonalar müstəqil olaraq qızdırılır və soyudulur, buna görə hər bölmə mərhələnin tələb etdiyi temperaturu saxlayır.
- Deqazasiya.Rütubət və uçucu maddələr məhsulun səthini korlamazdan əvvəl havalandırma kanalından çıxarılır.
- Ölçmə və boşaltma.Dar ucu təzyiq yaradır və kalıba sabit, vahid bir ərimə verir.
Temperatur nəzarəti burada əksər ekstruziyalardan daha vacibdir. Barellərimiz funksiya, qidalanma, sıxılma və homogenləşdirmə ilə bölünmüş zonaları olan çox mərhələli isitmə və soyutma sistemindən istifadə edir, beləliklə, hər bir bölmə bir qlobal təyinat nöqtəsinə əməl etmək əvəzinə, plastikləşdirmənin həmin mərhələsinin əslində tələb etdiyi şeyə uyğunlaşdırıla bilər.
Taper niyə vacibdir: Üç Effekt
Konik bir üslub seçimi deyil. O, eyni anda üç mexaniki effekt yaradır və onlar birlikdə bu maşının nədə yaxşı olduğunu müəyyən edirlər.
1. Aşağı sıxlıqlı toz üçün böyük qəbul
Sərt PVC quru qarışıq kimi işlənir: qatran tozu üstəgəl stabilizator, sürtkü, doldurucu və piqment. Bu qarışıq tüklü və hava ilə doludur, ona görə də başqa bir şeyə ehtiyac duymadan əvvəl həcm lazımdır.
Geniş yem ucu ona bu həcmi verir. Sabit diametrli bir vida eyni suqəbuledicini udmaq üçün bütün uzunluğu boyunca böyük olmalıdır ki, bu da axıdma ucunda özünəməxsus problemlər yaradır.
2. Tədricən qurulan sıxılma
Sabit diametrli bir vidada sıxılma kanalın daha dayaz olmasından irəli gəlir və bu dəyişiklik müəyyən edilmiş keçid hissəsində baş verir.
Konusvari bir vidada çuxurun özü davamlı olaraq daralır. Sıxılma bir zonada cəmlənmək əvəzinə uzunluq boyunca yayılır, buna görə də material bir yerdə möhkəm sıxılmaqdansa, davamlı şəkildə işləyir. Praktikada “tədricən sıxılma nisbəti”nin mənası budur və istiliyə həssas material ondan birbaşa faydalanır.
3. Daha qısa boşalmaya doğru artan təzyiq
Daralma ucu əriməni daha kiçik bir kəsikdə cəmləşdirir, bu da kalıba lazım olan təzyiqi yaradır. Eyni zamanda, boşaltma bölməsi qısadır, buna görə də ərimə lazım olduğundan daha çox yüksək təzyiqdə isti oturmur.
Temperaturda zamanla parçalanan bir polimer üçün qısa bir yüksək təzyiq bölməsi məhdudiyyət deyil, bir xüsusiyyətdir.
Zərif kəsmə: PVC niyə bu maşında bitdi
Sərt PVC dar bir emal pəncərəsinə malikdir. Həddindən artıq işləyin və o, parçalanır, hidrogen xlorid buraxır, daha sonra isə oturduğu poladın üzərinə hücum edir. Çox az işləyin və heç vaxt düzgün qorunmur. Maşın hər qaçışda bu boşluğu dişləməlidir.
Konusvari qoşa vintlər onu dizaynla bağlayır. Onların tədricən sıxılma nisbəti, yumşaq kəsmə və güclü daşıma qabiliyyətinin birləşməsi həm kəsilməyə, həm də temperatura həssas olan materiallara uyğun gəlir və PVC hər ikisinin dərslik nümunəsidir.
Güclü çatdırma üçüncü ayaqdır və yumşaq hissə qədər vacibdir. Vintlər materialı mexaniki şəkildə bir-birinə bağladığına və itələdiyinə görə, zəif tutan tozun hərəkət etdirilməsi üçün maşın sürtünmədən asılı deyil. Yem qranullar deyil, quru qarışıq olsa da, çıxış sabit qalır.
Bunun kimya tərəfi və səthi müalicə üçün nə demək olduğunu bizim məqaləmizdə əhatə edirPVC vintli barel bələdçisi.
Bir-birinə qarışmayan konuslu vintlərə qarşı
Konik bir şey deyil. İki vintin nə qədər dərin birləşməsi maşının davranışını dəyişir və biz hər iki konfiqurasiyanı qururuq.
Birləşən konusvari qoşa vintlərbir-birinə toxunur, beləliklə bir vintin uçuşu digərinin kanalına çatır. Bunun yaratdığı qapalı kameralar müsbət daşıma və hərtərəfli, idarə olunan qarışdırma təmin edir və vintlər dönərkən bir-birini təmizləyir. Bu, əksər PVC boru, profil və təbəqə işlərinin arxasında duran konfiqurasiyadır.
Bir-birinə qarışmayan konusvari qoşa vintlərməşğul olmadan yan-yana oturmaq. Daşıma daha az müsbətdir və kəsmə daha azdır, bu da çox işləməyə dözə bilməyən materiala uyğun gəlir.
Alıcılar üçün praktiki məqam ölçü qeydinə aid edilən eynidir: əvəz sizin sahib olduğunuz maşının konfiqurasiyasına uyğun olmalıdır. Nanhaiya Çinin həm bir-birinə qarışan, həm də bir-birinə qarışmayan konusvari qoşa vintlər üzrə ixtisaslaşan ən erkən istehsalçıları arasında idi, buna görə də hər iki şəkildə dəsti qurmaq olar.
Konik yoxsa Paralel? Qısa Versiya
Hər ikisi qoşa vintlərdir. Onlar müxtəlif problemlər üçün tikilir.
| Konusvari qoşa vida | Paralel qoşa vida | |
|---|---|---|
| Vida forması | Dar axıdılması üçün daralmış, geniş yem | Sabit diametr uçdan uca |
| Sıxılma | Tədricən, konik boyunca yayılır | Keçid zonasında kanal dərinliyi ilə təyin edilir |
| Kəsmək | Zərif | Tənzimlənən, yüksək ola bilər |
| Yemlə işləmə | Böyük qəbul, həcmli quru qarışıq toz üçün idealdır | Müsbət daşıma, geniş yem tolerantlığı |
| Tipik vəzifə | Sərt PVC boru, profil, təbəqə və lövhə | Kompaundlaşdırma, masterbatch, qranullaşma, yüksək çıxış xətləri |
Əsas qayda: material istiliyə həssasdırsa və toz şəklində gəlirsə, konik sizin üçün işləyir. İş kompozisiya və ya yüksək həcmli qranullaşmadırsa, adətən paralel maşın qalib gəlir. Tam müqayisə bizim otururkonusvari və paralel bələdçi.
Konik əkiz vintlər əslində nə istehsal edir
Dörd ailə çıxışı əhatə edir: profillər, təbəqələr, borular və xüsusi formalı profillər. Praktikada bu, gündəlik məhsulların uzun bir siyahısı deməkdir.
PVC məhsulları
PVC köpük lövhələri və tavan və divar panelləri kimi dekorativ lövhələr. PVC-U su təchizatı və drenaj borusu, boru kəməri və kiçik diametrli büzməli boru. Qapı və pəncərə profilləri, həm çərçivələr, həm də qanadlar. Tavan panelləri və kabel lövhələri. Bağ şlanqı və boru kəməri kimi çevik şlanqlar və qapı və pəncərələr üçün sızdırmazlıq zolaqları.
Modifikasiya edilmiş və kompozit məhsullar
PVC ağac-plastik kompozit döşəmə, məhəccərlər və dekorativ qəliblər. Kalsium-karbonatla doldurulmuş PVC təbəqə, o cümlədən mühəndislik döşəkləri. Daha az tələb olunan tətbiqlər üçün talkla doldurulmuş PP profilləri.
Taxta-plastik işi öz qeydinə layiqdir. Nanhaiya, 18-ci Çin Taxta Plastik Sammit Forumunda Çinin WPC üçün konusvari qoşa vintli barellərin ən böyük təchizatçılarından biri kimi göründü və bu vəzifənin aşınma tərəfi bizim təqdimatımızda əhatə olunur.WPC vida barel bələdçisi.
Digər xüsusi məhsullar
Məişət texnikası və avtomobil interyeri üçün ABS dekorativ zolaqlar. PE-nin möhkəmliyini PVC-nin sərtliyi ilə birləşdirən PE/PVC kompozit su təchizatı borusu.
Xüsusilə PVC təbəqədə tikinti materialları son istifadənin təxminən 60%-ni təşkil edir, ikincisi qablaşdırma ilə. Bu xətlər adətən xammalın güclə qidalanması ilə əks fırlanan konusvari vintlərdən keçir, beləliklə, plastikləşdirmə, qarışdırma və kəsmə bütün proses boyu sabit qalır.
Qurduğumuz Ölçülər
Bunlar istehsal etdiyimiz konusvari əkiz vida və barel spesifikasiyasıdır, yem diametri üzərində axıdma diametri kimi yazılmışdır.
| Φ45/Φ90 | Φ45/Φ100 | Φ51/Φ105 | Φ55/Φ110 |
| Φ58/Φ124 | Φ60/Φ125 | Φ65/Φ120 | Φ65/Φ132 |
| Φ68/Φ143 | Φ75/Φ150 | Φ80/Φ143 | Φ80/Φ156 |
| Φ80/Φ172 | Φ92/Φ188 | Φ105/Φ216 | Φ110/Φ220 |
Bu çeşid bazarda xidmətdə olan konusvari qoşa vintlərin təqribən 90%-ni və onun arxasında duran fərdi məhsul xətlərini, o cümlədənPVC lövhəvəPVC profildəstlər, altında oturmaqkonusvari əkiz vintli çəlləklərimiz. Maşınınız siyahıdan kənara çıxarsa, həndəsə ən yaxın standart ölçüyə məcbur edilmək əvəzinə xəttinizə uyğunlaşdırıla bilər.
İlk nömrəni paylaşan cütlərə diqqət yetirin. 65/120 və 65/132 hər ikisi 65 mm-də axıdılır, lakin çox fərqli həcmlər alır və 80/143, 80/156 və 80/172 eyni nöqtəni üç dəfə artırır. Yem diametri bir detal deyil.
Konusvari dəsti dəyişdirmək lazım olduqda
Konik vintlər təzyiqin ən yüksək olduğu yerlərdə, yəni dar axıdma ucuna doğru köhnəlir. Parçalar açıq-aydın pis görünməzdən əvvəl maşın bunu siqnal verir.
- Çıxış düşüreyni vida sürətində, çünki aşınmış boşluq ərimə irəli getmək əvəzinə geriyə sürüşməyə imkan verir.
- Keyfiyyətli damcıların plastikləşdirilməsi.Profildə zəif birləşmə, qeyri-bərabər rəng və ya səth qüsurları kimi özünü göstərən PVC-də.
- Motor yükü yüksəlirsabit çıxışda, sürüklənməyə, yanlış hizalanmaya və ya pisləşmiş materialın tikinti müqavimətinə işarə edir.
- Qara ləkələr geri qayıdırtəmizləndikdən sonra, PVC-də tez-tez deqradasiyaya uğramış materialın köhnəlmiş boşluqda qalması və orada bişirilməsi deməkdir.
Təəssüratlarla deyil, alətlərlə təsdiqləyin. Vintləri və çuxuru tikinti rəsminə qarşı ölçün və iki vint arasında, həmçinin vintlər və barel arasındakı boşluğu yoxlayın.
Niyə Nanhaiya ilə işləmək
Nanhaiya iyirmi ildən artıqdır vintlər və çəlləklər istehsal edir və bütün dünyada 500-dən çox müştəriyə xidmət göstərir. Bizimkonusvari əkiz vintli barel diapazonuxidmətdə olan konusvari maşınların təxminən 90%-nə uyğun gələn, bir-birinə qarışan və bir-birinə qarışmayan konfiqurasiyalarda PVC lövhə, PVC təbəqə, PVC profil və PE növbəsini əhatə edir.
Düzgün seçim üç addımdan ibarətdir və biz onların üzərindən sizinlə işləyirik: emal olunan materialı müəyyənləşdirin, xəttin nə istehsal etməli olduğunu anlayın, sonra lüləni həqiqətən sahib olduğunuz avadanlıqla uyğunlaşdırın. Qeyri-standart maşınlar üçün mühəndislərimiz həndəsəni uyğunlaşdırmaq üçün dizayn edirlər.
Səthin işlənməsi həndəsədən ayrıca müəyyən edilir, çünki bu, formulanızın nə qədər aşındırıcı və aşındırıcı olmasından asılıdır. Biz nitridləmə, xrom örtük, paslanmayan polad, bimetalik üzlük və volfram karbid püskürtmə ilə təchiz edirik və yem tələb etdiyi yerlərdə daxili sərtliyi 62 HRC-ə çatdırmaq üçün çuxurun aşınma zonasının ətrafında tam dairəni sərt ərintisi ilə püskürürük. Bizimbimetalik vs azotlu bələdçibunun nə vaxt ödənildiyini izah edir və materiallar təlimatı əsas poladları əhatə edir.
Maşın modelinizi, vida ölçüsünü hər iki rəqəm olaraq və işlədiyiniz materialı göndərin. 12 saat ərzində təklif alacaqsınız.
Maşınınıza quraşdırılmış konusvari qoşa vint dəstinə ehtiyacınız varmı? Ölçü, ekstruder modelinizi və formulunuzu göndərin. 12 saat ərzində təklif edirik.
Konusvari Əkiz Vida Sitatını əldə edinTez-tez verilən suallar
Konusvari əkiz vintli barel nədir?
Bu, konusvari qoşa vintli ekstruderin plastikləşdirici qurğusudur: iki konik vint tutan iki üst-üstə düşən konik çuxurlu bir barel. Vintlər qidalanma ucunda geniş və kalıba doğru dardır və bu daralma tədricən sıxılma, yumşaq kəsmə və güclü daşıma yaradır.
Konusvari əkiz vintli barel necə işləyir?
Material geniş yem ucuna daxil olur, burada böyük suqəbuledici həcmli toz uyğun gəlir. Bir-birinə qarışan vintlər onu mexaniki olaraq irəli aparır və çuxur daraldıqca material davamlı olaraq sıxılır, hava sıxılır və sıxlıq yüksəlir. Qızdırılan zonalar onu vahid bir ərimə halına gətirir, uçucu maddələr havalandırılır və dar axıdma ucu kalıbın ehtiyac duyduğu təzyiqi yaradır.
Konusvari vida ölçüsündə iki rəqəm nə deməkdir?
Kiçik rəqəm axıdma ucundakı diametrdir, daha böyük rəqəm isə qidalanma ucundakı diametrdir. 55/110 vida ucunda 55 mm və girişdə 110 mm ölçülür. Qiymət təklifi tələb edərkən həmişə hər iki rəqəmi verin, çünki 65/120 və 65/132 kimi ölçülər ilk nömrəni paylaşır, lakin bir-birini əvəz edə bilməz.
PVC üçün nə üçün konusvari qoşa vintlər istifadə olunur?
Sərt PVC həm kəsilməyə, həm də temperatura həssasdır və həcmli quru qarışıq toz kimi gəlir. Konusvari dizayn hər üç problemə eyni anda cavab verir: böyük yem ucu tozu udur, tədricən sıxılma materialı bir zonada bərk sıxmaq əvəzinə davamlı şəkildə işləyir və yumşaq kəsmə onu pisləşmədən saxlayır.
Konusvari və paralel əkiz vintlər arasındakı fərq nədir?
Konusvari qoşa vida geniş qidalanma ucundan dar boşalma ucuna doğru daralır, sərt PVC boru, profil və təbəqəyə uyğun olaraq tədricən sıxılma və yumşaq kəsmə təmin edir. Paralel əkiz vida sabit diametrə malikdir və bu, mürəkkəbləşdirmə, masterbatch və tənzimlənən kəsmənin daha çox əhəmiyyət kəsb etdiyi yerlərdə yüksək məhsuldarlıqlı qranullaşma üçün uyğundur.
Bir-birinə qarışan və kəsişməyən konusvari vintlər arasındakı fərq nədir?
Bir-birinə qarışan vintlər bir-birinə yapışır, buna görə birinin uçuşu digərinin kanalına çatır. Bu, qapalı kameralar, müsbət daşıma və hərtərəfli qarışdırma yaradır və vintlər bir-birini təmizləyir. Bir-birinə qarışmayan vintlər yan-yana oturur və çox işləməyə dözə bilməyən material üçün daha aşağı kəsmə və daha az müsbət ötürmə verir.
Konusvari qoşa vidalı ekstruderlərlə hansı məhsullar hazırlanır?
Dörd ailə: profillər, təbəqələr, borular və xüsusi formalı profillər. Təcrübədə PVC köpük və dekorativ taxta, PVC-U su və drenaj borusu, boru kəməri, qapı və pəncərə profilləri, tavan panelləri, kabel lövhələri, şlanqlar və sızdırmazlıq zolaqları, taxta-plastik kompozit döşəmə və məhəccərlər, doldurulmuş PVC təbəqə, ABS dekorativ zolaqlar və PE/PVC kompozit boru.
Konusvari qoşa vintlər cüt olaraq dəyişdirilməlidirmi?
Bəli. İki vint arasındakı boşluq istehsal zamanı müəyyən edilir və köhnəlmiş tərəfdaşa qarşı yeni bir vint quraşdırmaqla bərpa edilə bilməz. Konusvari qoşa vintlər uyğun bir cüt olaraq istehsal olunur, təchiz edilir və dəyişdirilir və onlar da bu şəkildə saxlanmalı və işlənməlidir.
